ถุงมือพลาสติก HDPE กับ CPE ต่างกันยังไง? เลือกผิดมีผลต่อต้นทุนและความปลอดภัย

มีนาคม 18, 2026

พลาสติกสองชนิดนี้มี Carbon และ Hydrogen เป็นองค์ประกอบหลักเหมือนกัน แต่วิธีที่อะตอมเรียงตัวและกระบวนการขึ้นรูปที่ต่างกัน ทำให้สมรรถนะปลายทางแตกต่างกันอย่างชัดเจน — เข้าใจหลักการนี้ คุณจะเลือกถุงมือได้ถูกประเภทและไม่จ่ายเกินความจำเป็น

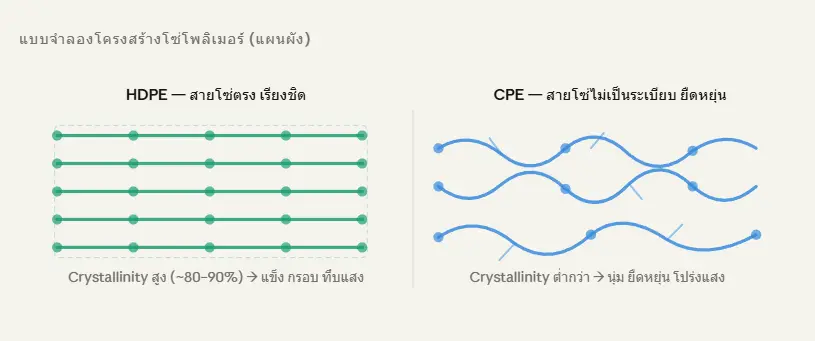

โครงสร้างโพลิเมอร์และระดับโมเลกุล

ทั้ง HDPE และ PE ที่ใช้ทำ CPE ล้วนเป็นโพลิเมอร์ในตระกูล Polyethylene ซึ่งประกอบด้วยสายโซ่โมเลกุล –(CH₂–CH₂)ₙ– ที่ยาวต่อเนื่องกัน ความแตกต่างหลักอยู่ที่ ระดับความหนาแน่นและการเรียงตัวของสายโซ่

HDPE: High-Density Polyethylene

HDPE มีความหนาแน่นอยู่ในช่วง 0.941–0.965 g/cm³ โซ่โพลิเมอร์มีกิ่งก้านน้อยมาก (Low branching) ทำให้สายโซ่สามารถเรียงตัวชิดกันได้อย่างเป็นระเบียบ เกิดโครงสร้างผลึก (Crystalline structure) สูง ผลลัพธ์ที่ได้คือวัสดุที่มีความแข็งแรงดี ทนสารเคมีเบาๆ และมีจุดหลอมเหลวสูงกว่า LDPE ทั่วไป

CPE (Cast PE): Linear Low-Density หรือ Metallocene PE

ถุงมือที่เรียกว่า CPE หรือ Cast PE ส่วนใหญ่ทำจาก LLDPE (Linear Low-Density PE) หรือ mPE (Metallocene PE) ซึ่งมีกิ่งก้านสั้นๆ กระจายตัวสม่ำเสมอตลอดสายโซ่ ความไม่เป็นระเบียบของโครงสร้างทำให้ crystallinity ต่ำกว่า วัสดุจึงนุ่มและยืดหยุ่นกว่ามาก

กระบวนการผลิต: Blown Film vs Cast Extrusion

แม้วัตถุดิบจะเป็น PE เหมือนกัน แต่กระบวนการขึ้นรูปเป็นตัวกำหนดสมรรถนะสุดท้ายของถุงมือได้ไม่แพ้ชนิดของ Resin

Blown Film — กระบวนการของ HDPE

เม็ดพลาสติก HDPE หลอมละลายแล้วถูกบีบออกจาก Die รูปวงแหวนขึ้นด้านบนเป็น “ฟองอากาศ” (Bubble) ขณะเดียวกันจะเป่าลมเข้าไปในฟองเพื่อขยายขนาด ฟิล์มจึงถูกยืดทั้งในทิศทาง MD (Machine Direction) และ TD (Transverse Direction) พร้อมกัน ทำให้ได้ฟิล์มที่มีความสมดุลของทิศทาง (Biaxially oriented บางส่วน) แต่ความหนาควบคุมได้ยากกว่า

Cast Extrusion — กระบวนการของ CPE

วัสดุ PE (มักเป็น LLDPE หรือ mPE) หลอมแล้วไหลออกจาก Flat die เป็นแผ่นแบน จากนั้นผ่านลูกกลิ้งทำความเย็น (Chill roll) ที่ควบคุมอุณหภูมิอย่างแม่นยำ การเย็นตัวเร็วและสม่ำเสมอทำให้โครงสร้างผลึกเกิดน้อย ได้ฟิล์มที่ใสกว่าและความหนาสม่ำเสมอกว่ามาก (ค่าเบี่ยงเบนมักอยู่ที่ ±5–10%)

Tensile Strength และ Elongation

HDPE มี Tensile strength สูงกว่า LLDPE ในแนวที่ฟิล์มถูก orient แต่เมื่อรับแรงดึงในทิศทางที่ไม่คาดเดา เช่นระหว่างการสวมใส่ มันจะฉีกขาดแบบ brittle fracture โดยไม่มีการยืดก่อน ในทางตรงกันข้าม LLDPE ของ CPE มี elongation at break สูงกว่ามาก ทำให้รับแรงดึงได้ก่อนขาด

Coefficient of Friction (COF)

ค่า COF ของ HDPE film มักอยู่ในช่วง 0.15–0.35 (ขึ้นอยู่กับ additive) ซึ่งค่อนข้างต่ำ แต่พื้นผิวมีลักษณะ “กรอบ” ทำให้การสวมถุงมือรู้สึกฝืดเพราะฟิล์มไม่ยืดตามผิวมือ ในขณะที่ CPE มีพื้นผิวที่นุ่มกว่าและยืดตามได้ดีกว่า ทำให้รู้สึกลื่นและสวมง่ายแม้ค่า COF จะใกล้เคียงกัน

Barrier Properties: กันไขมัน น้ำ และสารเคมี

สำหรับการใช้งานสัมผัสอาหาร คุณสมบัติ Barrier เป็นตัวชี้วัดสำคัญที่มักถูกมองข้าม

Water Vapor Transmission Rate (WVTR)

ทั้ง HDPE และ LLDPE/CPE กั้นไอน้ำได้ดีพอๆ กัน โดย HDPE มี WVTR ที่ต่ำกว่าเล็กน้อย (ป้องกันได้ดีกว่า) เนื่องจาก crystallinity สูงกว่า ผลึกที่แน่นทำให้ไอน้ำต้องเดินอ้อมผ่านบริเวณ amorphous มากขึ้น (Tortuosity effect)

Oil/Grease Resistance

PE ทุกชนิดมีความต้านทานต่อไขมันและน้ำมันได้ในระดับหนึ่ง แต่ CPE ที่ผลิตจาก mPE (Metallocene) มักมีการกระจายตัวของ comonomer ที่สม่ำเสมอกว่า ทำให้คุณสมบัติ barrier สม่ำเสมอทั่วทั้งฟิล์ม โดยไม่มีจุดอ่อน (Weak spot) เหมือน blown film ที่อาจมีความหนาไม่สม่ำเสมอ

ตารางเปรียบเทียบเชิงลึก

คุณสมบัติ	HDPE	CPE (Cast PE)
วัตถุดิบ	โพลีเอทิลีนหนาแน่นสูง	หล่อแบบ Cast / ยืดหยุ่น
กระบวนการผลิต	Blown film	Cast extrusion
ความหนาเฉลี่ย	8–15 ไมครอน	15–25 ไมครอน
ความยืดหยุ่น	ต่ำกว่า ฉีกขาดง่ายเมื่อดึง	สูง ทนการดึงได้ดี
Barrier กันไขมัน	ปานกลาง	ดีกว่า
กันน้ำ	ดีมาก	ดีมาก
ต้านทานสารเคมีเบาๆ	พอใช้	ดีกว่า
ความพอดีมือ	หลวม / ไม่กระชับ	กระชับกว่า
ราคาต่อชิ้น (โดยประมาณ)	ถูกกว่า ~20–30%	สูงกว่า

สรุปและคำแนะนำการเลือกใช้

ไม่มีชนิดไหน “ดีกว่า” เสมอไป — มีแค่ “เหมาะกับงานหรือไม่” ถ้าต้องการ Volume สูง ต้นทุนต่ำ และงานไม่ต้องการ Dexterity มาก HDPE ตอบโจทย์ได้ดี แต่ถ้างานต้องการความใส ความยืดหยุ่น การสัมผัสที่แม่นยำ หรือทำงานต่อเนื่องนาน CPE คือคำตอบที่ถูกต้องกว่า

เลือกถุงมือจากลักษณะงาน ไม่ใช่จากราคา — ถุงมือที่ใส่ไม่ถนัดหรือฉีกขาดระหว่างงาน มีต้นทุนที่ซ่อนอยู่สูงกว่าที่คิด
